客戶名稱：中科院流體物理研究所

應用環境：離子加速器電源，10——20臺同時工作

調壓模塊的用法：變壓器原邊交流調壓

選型過程：離子加速器電源要求：直流輸出電壓24V——100V直流可調，輸出電流最大500A。

制作難點：輸出電壓24V——100V的變化范圍很大，設備的功率波動范圍很大，并且效率很低，75%的能量轉化為熱能消耗掉。

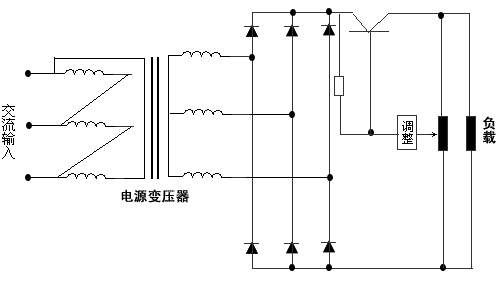

傳統解決方案：采用串聯調整方式，通過給定調節輸出。

本方案的缺點：
　　1、當輸出電壓很低時，調整管的功耗很大，效率極低；
　　2、因?yàn)橐箅娏骱艽?，所以調整管要幾十只并聯，并聯時對參數要求一致性極高；
　　3、該方案的可靠性極低。

我們的解決方案：

1、分析：因輸出電壓低、電流大，所以按傳統方法難度很大，所以必須從初級電壓入手，讓次級變的簡單；

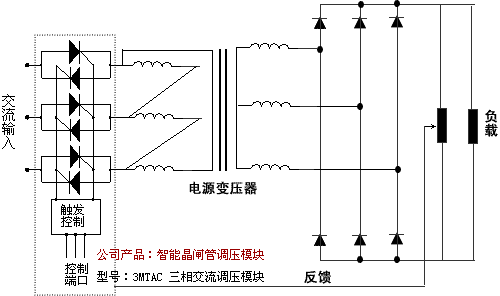

2、方案：變壓器原邊交流調壓，次級用固定輸出結構；

本方案的優點：
　　1、直流輸出部分采用固定二極管整流方式，元器件少、可靠性高；
　　2、初級調壓，電流小，可靠性高；
　　3、不采用串聯式效率提高至少80%。

問題：為什么不采用分立器件而采用集成化模塊？

分析：原邊調壓，采用三相晶閘管可控交流調壓需6個晶閘管。由于觸發復雜、要求平衡度高，同時考慮器件的離散問題以及調整問題，如果10太同時工作，那將不可想象，所以宜采用集成化模塊，利用模塊平衡性好、參數一致性好的優點，就是100臺同時工作也沒有任何問題。
