傳統的電加熱行業使用的功率器件一般采用分離晶閘管+晶閘管觸發板的方式來完成對變壓器初級或次級的調壓；加熱行業往往工作環境很惡劣，粉塵飛揚，溫度變化較大，濕度較高，長時間工作后會出現觸發板工作失常，造成晶閘管擊穿，導致設備停產，產品報廢等，給生產造成嚴重損失。并且普通電工無法完成維修工作，必須專業人員進行操作。

　　為了避免出現上述問題，最好采用密封性好，工作環境適應能力強，安裝維修方便的晶閘管智能模塊來替代傳統的方式。

　　晶閘管智能模塊是把晶閘管主電路與移向觸發系統（即觸發板）集成共同封裝在一個塑料外殼內，從而省去了觸發板與晶閘管之間的連接線、晶閘管與晶閘管之間的連接線，減小了接線錯誤的幾率，維護方便，普通電工即可完成操作，省去人員成本。把觸發板封裝到模塊內，環境中的粉塵、濕氣等都不會對其產生影響，增加了可靠性。

一、工作原理

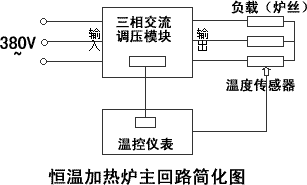

　　晶閘管智能模塊用于電加熱控制柜內，通過溫控儀表的溫度傳感器來采集爐內溫度，然后由恒溫儀表來控制智能可控硅調壓模塊的輸出電壓，形成一個溫度閉環系統，來保持爐內溫度恒定。

二、晶閘管智能模塊的選擇

　　晶閘管智能模塊是電加熱爐控制裝置中最關鍵的功率器件，整機裝置是否工作可靠與正確選擇智能可控硅調壓模塊的額定電壓、額定電流等參數有很大關系，選型的原則是考慮工作可靠性，即電流、電壓必須留有足夠余量。一般加熱爐額定電壓為380V，選擇工作電壓為460V的晶閘管智能模塊，其他電壓的晶閘管智能模塊需要訂做。

　　對晶閘管智能模塊電流的選擇，必須考慮加熱爐爐絲（或加熱件）的額定工作電流及智能可控硅調壓模塊的最大輸出電壓值，如果加熱絲為NTC或PTC特性的（即加熱絲額定電流隨溫度變化，開機時溫度很低，額定電流會很大或加熱到最高溫度時，額定電流會很大或加熱到最高溫度時，額定電流會很大），必須考慮加熱絲整個工作狀態的最大電流值，作為加熱絲的額定電流值來確定晶閘管智能模塊的規格大小。

　　如：某加熱爐控制柜，需要控制額定電壓為380V，最大工作電流為150A的加熱爐，應使用什么規格型號的模塊？

《使用說明書》中的選型計算公式：

I>K×I負載×U最大/U實際

K：安全系數，阻性負載K=1.5，感性負載K=2
I負載：負載流過的最大電流
U最大：負載上的最小電壓
U實際：模塊能輸出的最大電壓（三相整流模塊為輸入電壓的1.35倍，單相整流模塊為輸入電壓的0.9倍，其余規格均為1.0倍）
I：需要選擇模塊的最小電流，模塊標稱的電流必須大于該值。

1.5×150A×1.0×380V/380V=225A

應選擇型號為3MTAC260的模塊。

三、晶閘管智能模塊的保護

　　在實際應用中，除合理選擇智能可控硅調壓模塊的額定電壓及電流外，還必須采取有效的保護措施來保證晶閘管智能模塊能可靠工作。

1、過熱保護

　　晶閘管智能模塊與其他功率器件一樣，在實際工作中由于自身功耗，都會引起芯片溫度上升，溫度過高后，會使漏電流增加，芯片特性變軟，直至過熱擊穿，在實際應用中，通常采用強迫風冷的方法來及時散除晶閘管工作時產生的熱量，控制散熱器最高溫度不超過75°，使晶閘管智能模塊在安全溫度下工作。

2、過流保護

　　加熱爐在實際工作中因加熱絲溫度上升，會導致加熱絲變形，如果加熱絲沒有采取良好的固定措施，會慢慢變形直至兩處加熱絲挨到一塊，形成短路，短路后會使電流增大，電流過大后會超過模塊的額定電流，燒毀模塊，為了限制電流過大，必須采取過流保護措施，一般再模塊的輸入端分別串聯快速熔斷器來限制最大電流，熔斷器額定電流值一般取負載的額定電流或略大于負載額定電流，必須保證小于晶閘管智能模塊的額定電流，快速熔斷器額定電流過大將起不到保護作用。

3、過壓保護

　　晶閘管智能模塊工作時由導通到截止時或因雷擊及其他原因都會產生能量較大，持續時間較長的過電壓，此電壓直接作用與晶閘管上會使晶閘管超過額定電壓而擊穿，為了保護晶閘管，常采用壓敏電阻吸收與阻容吸收的方法來吸收過電壓，有效避免晶閘管被擊穿。
