1、晶閘管智能模塊（晶閘管模塊）直接整流——一般設備上的用法

應用場合：主要應用在部分小功率，并且輸出電壓調壓范圍不大，輸出電壓較高（通常300V以上），輸出電流不大（200A），電壓需要調整的場合。

應用實例：

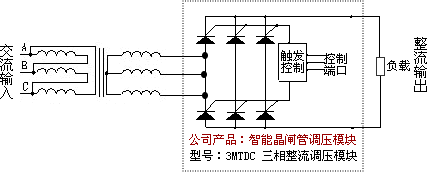

2、變壓器輸出后接晶閘管智能模塊（晶閘管模塊）整流

應用條件：用在輸出電壓較低（150V以上），電流不是很大（300A以下）的場合。

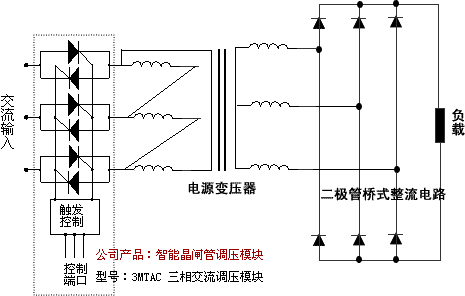

3、晶閘管智能模塊（晶閘管模塊）變壓器原邊調壓，次級二極管橋式整流

應用場合：適用于次級電壓可調，輸出電壓較低（150A以下）電流不是很大（500A以下）的場合。全橋整流當電流很大時，電流流過兩個串聯的晶閘管，等于功耗單管大一倍，當電流再大時，采用多相整流，如六相、十二相、二十四相。

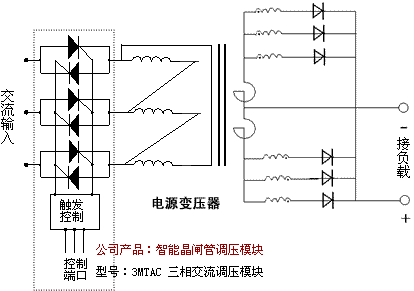

4、晶閘管智能模塊（晶閘管模塊）變壓器原邊調壓，次級采用多相整流

應用場合：適用于次級電壓可調，輸出電壓很低（48V以下），電流比較大（大于500A）的場合。如蓄電池充放電。
