1 適用于電磁鐵，除鐵器、防爆除鐵器勵磁，電容負載、逆變電路前端調壓等。 2 輸入無相序要求，輸出電壓不對稱性<0.5%，輸出不穩定度<0.5%。 3 控制方式：0-10V 4-20Ma 定制基于485的modbus協議。 4 定制多功能 穩流 穩壓。輸入電壓最高1140V AC。

一 、產品簡介

    把一個或幾個晶閘管芯片按一定的形式連接并與觸發系統或者其他控制單元通過先進的封裝工藝集成模塊。它是一個完整的電力移相開環控制單元，可實現對三相電力進行整流調壓。產品廣泛用于于力矩電機調整，電爐控溫，調光，焊機，調節變壓器的初級電壓/次級電壓、等功率調節場合。實現手動、自動控制，三相交流輸入電無相序要求，線性控制電路，精度高，穩定性好。

二、 產品芯片連接圖及標識

三、主要技術參數

模塊電流規格的選取方法

考慮到晶閘管產品一般都是非正弦電流，存在導通角的問題并且負載電流有一定的波動性和不穩定因素，且晶閘管芯片抗電流沖擊能力較差，在選取模塊電流規格時必須留出一定余量。推薦選擇方法如下：

I>K?I負載?U最大∕U實際

K ：安全系數，阻性負載K= 1.5，感性負載K= 2；

I負載：負載流過的最大電流；

U實際：負載上的最小電壓；

U最大：模塊能輸出的最大電壓；（三相整流模塊為輸入電壓的1.35倍，單相整流模塊為輸入電壓的0.9倍，其余規格均為1.0倍）；

I：需要選擇模塊的最小電流,模塊標稱的電流必須大于該值。

例：某系統用三相整流模塊電爐調溫，380V輸入，輸出電流130A，輸出直流電壓可調350V—450V，應選擇什么型號的模塊？

選擇方法：三相整流模塊，380V輸入，最大輸出直流電壓為380?1.35=510V,電爐為阻性負載,按公式輸出電流應不小于1.5×130×510/350=284A,可選取300A的模塊.，型號為:3MTDC320。

四、控制接線及引腳功能

五、應用實例

六、 模塊的保護方法

        使用阻容吸收和壓敏電阻保護

    如上圖所示模塊與電阻、電容并聯使用；壓敏電阻并聯于模塊的交流輸入端，為取得更好的效果，將阻容吸收與壓敏電阻同時使用。

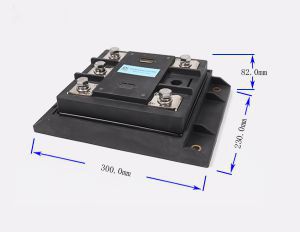

七、模塊外形及安裝尺寸

八、注意事項

1、+12V直流電源（部分模塊需要+24V或±12V）：模塊內部控制電路的工作電源，+12V電源正極接+12V端子（-12V電源接-12V端子），公共端子接GND端子。

2、控制信號： 0～10V（0～5V，0～10mA，4～20mA）控制信號，用于對輸出電壓大小進行調整的控制信號，正極接CON10V（CON5V、CON20mA），負極接GND1。

3、供電電源和負載：供電電源一般為電網或者供電變壓器，接模塊的輸入端子；負載為用電器，接模塊的輸出端子。

4、模塊正常工作時必須配備散熱器和風機。

5、散熱器和風機選擇：推薦采用廠家配套的散熱器和風機。用戶自備時，必須能保證模塊正常工作時散熱底板溫度不大于 75 ℃。

6、在模塊導熱底板表面與散熱器表面各均勻涂覆一層導熱硅脂，然后用四個螺釘把模塊固定于散熱器上，固定螺釘不要一次擰緊，幾個螺釘要依次固定，用力要均勻，反復幾次，直至牢固，使模塊底板與散熱器表面緊密接觸。

7、用接線端頭環帶將銅線扎緊，最好浸錫。然后套上絕緣熱縮管，用熱風或熱水加熱收縮。將接線端頭固定于模塊電極上，并保持良好的平面壓力接觸。嚴禁將電纜銅線直接壓接在模塊電極上。
