1 適用于電磁鐵，除鐵器、防爆除鐵器勵磁，電容負載、逆變電路前端調壓等。 2 輸入無相序要求，輸出電壓不對稱性<0.5%，輸出不穩定度<0.5%。 3 控制方式：0-10V 4-20Ma 定制基于485的modbus協議。 4 定制多功能 穩流 穩壓。輸入電壓最高1140V AC。

一、產品簡介

    一直以來，在很多工礦企業的電力系統中，基本都是以AC1140V的動力電源為主。在現場設備的實際使用過程中，往往都需要將輸入電源用變壓器降壓，再經過高壓二極管整流等手段，變換為設備所需要的工作電壓，其通斷的控制是用接觸器來完成的。而這種傳統的設備體積龐大、笨重，防塵、防爆性能差，往往需要比較大的防爆箱來進行外部防護處理，成本高，安全性不好。

應客戶要求，我公司開發了專門針對該行業的集成一體化中壓整流模塊（以下簡稱模塊）。該模塊以優質的晶閘管高壓芯片作為主電路的主要器件，用陶瓷覆銅板（DBC）為焊接基板，以純銅板作為導熱基板，與觸發系統一起封裝于一個封閉的塑料殼體中，完美解決了傳統設備存在的弊端。目前，模塊已經開始大量應用于中壓調壓和煤礦電磁鐵勵磁控制（安裝于防爆柜中）等場合。

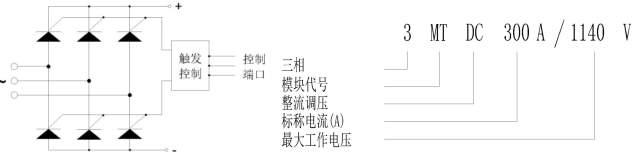

二、產品芯片連接圖及標識

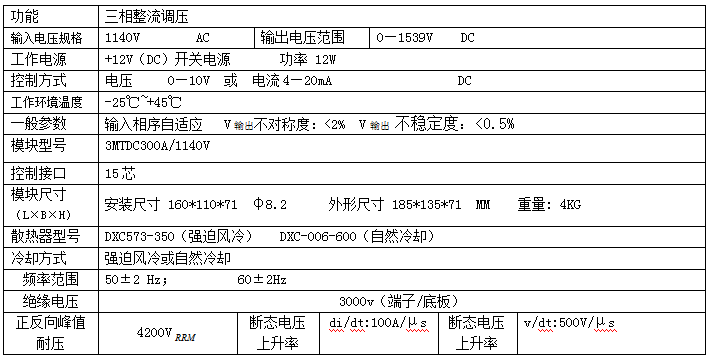

三、主要技術參數

注：防爆場合請選擇自然冷卻。

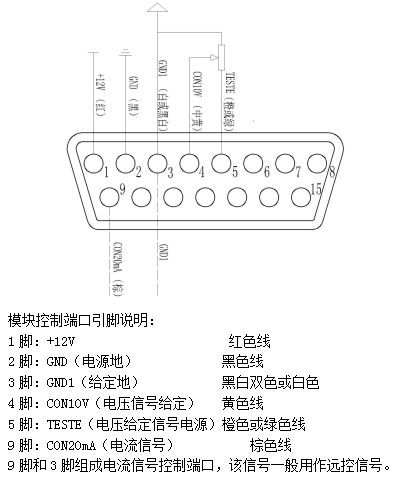

四、控制接線及引腳功能

五、模塊的保護方法

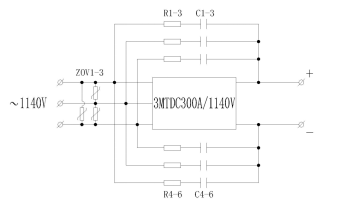

使用阻容吸收和壓敏電阻保護電路：

ZOV：壓敏電阻

R：電阻器

C：電容器

如上圖所示模塊與電阻、電容并聯使用；壓敏電阻并聯于模塊的交流輸入端，為取得更好的效果，將阻容吸收與壓敏電阻同時使用。

阻容吸收板外形圖：

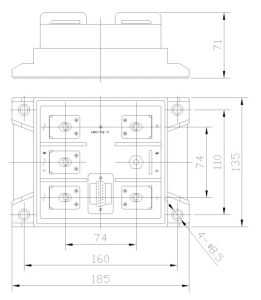

六、外形及安裝尺寸

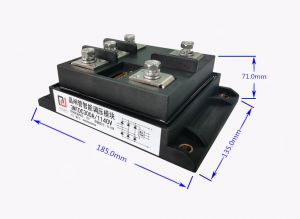

模塊外形圖

  七、應用案例

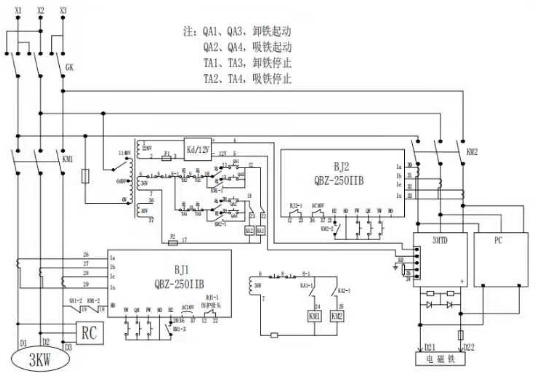

      電路原理圖：

案例分析：

1、該系統主要由集成一體化整流模塊、阻容吸收電路、續流電路等三部分組成。

2、模塊選用我們自主研發的3MTDC300A/1140V。因負載為直流電磁鐵，應用場合非常重要，且工作于導通角很小的范圍內，所以選取額定電流300A的模塊，盡可能的放大電流余量，同時選用高耐壓芯片，兩兩串聯的主電路拓?fù)浣Y(jié)構，挑選各項參數一致性好的芯片來做。

3、阻容吸收電路由R1-R6,C1-C6組成。為了防止晶閘管誤導通或過壓擊穿，限制電路的電壓上升率dv/dt，確保晶閘管安全運行，在每組晶閘管兩端，我們選擇了耐高壓的線繞電阻、CBB電容共同組成吸收電路。由晶閘管的通態平均電流，以及晶閘管的工作電壓，綜合實際情況，我們選擇耐壓為2200V的高壓電容器，2500V的壓敏電阻，根據作用于晶閘管的峰值電壓、工作頻率等參數，并且考慮到密閉環境的影響，我們選擇了100W功率的電阻器，以確保其工作時的發熱處于合理的范圍內。

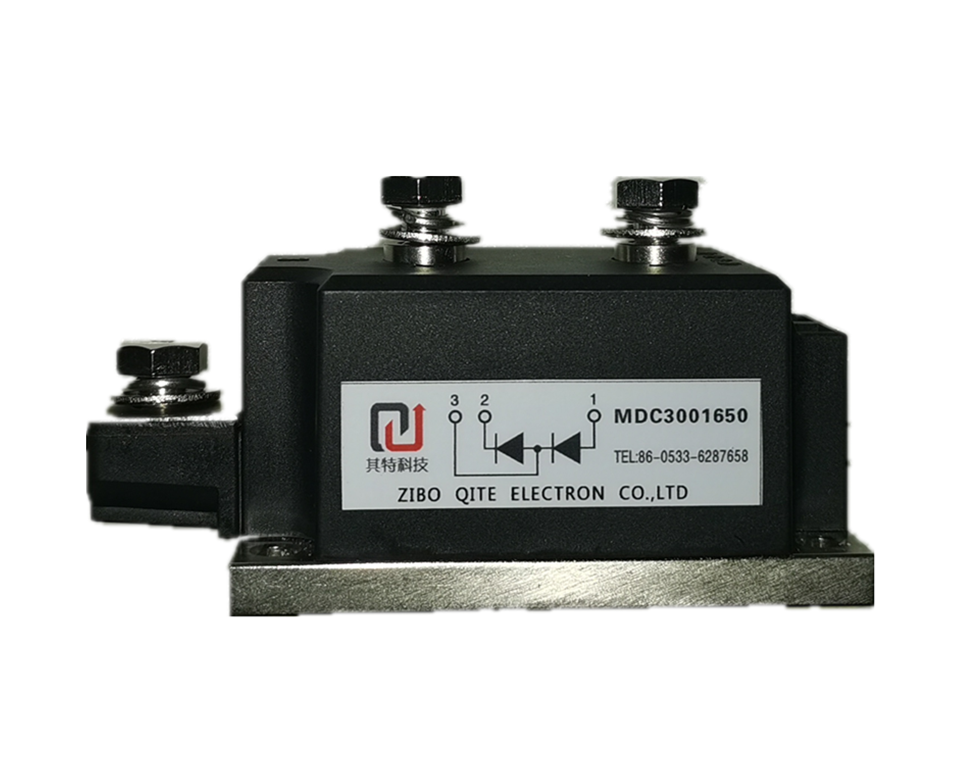

4、續流電路是由續流二極管D1、D2和均壓電阻R7、R8組成的，以確保在晶閘管換向時，負載電流的連續性，防止晶閘管所受到的沖擊。選擇MDC200A的二極管模塊，利用其內部串聯的兩只二極管作為續流二極管。選用270K/2W的均壓電阻，用以均衡兩只二極管兩端的電壓。

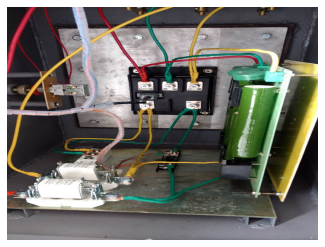

應用現場：

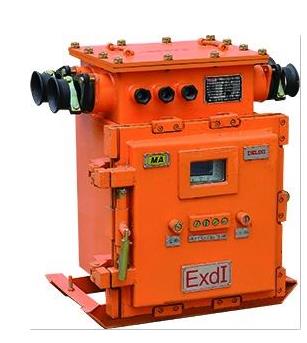

八、注意事項

1、+12V直流電源：模塊內部控制電路的工作電源，+12V電源正極接+12V端子，公共端子接GND端子。

2、控制信號： 0～10V（4～20mA）控制信號，用于對輸出電壓大小進行調整的控制信號，正極接CON10V（CON20mA），負極接GND1。

3、供電電源和負載：供電電源一般為電網或者供電變壓器，接模塊的輸入端子；負載為用電器，接模塊的輸出端子。

4、模塊正常工作時必須配備散熱器和風機。

5、散熱器和風機選擇：推薦采用廠家配套的散熱器和風機。用戶自備時，必須能保證模塊正常工作時散熱底板溫度不大于75 ℃。

6、在模塊導熱底板表面與散熱器表面各均勻涂覆一層導熱硅脂，然后用四個螺釘把模塊固定于散熱器上，固定螺釘不要一次擰緊，幾個螺釘要依次固定，用力要均勻，反復幾次，直至牢固，使模塊底板與散熱器表面緊密接觸。

7、用接線端頭環帶將銅線扎緊，最好浸錫。然后套上絕緣熱縮管，用熱風或熱水加熱收縮。將接線端頭固定于模塊電極上，并保持良好的平面壓力接觸。嚴禁將電纜銅線直接壓接在模塊電極上。
