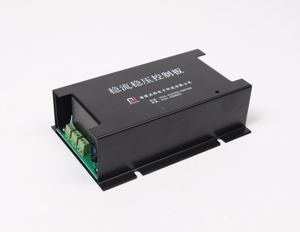

穩流穩壓外控板SDAV-1

一、產品概述1、用途本控制板可與各種型號的集成一體化模塊或各種移相觸發控制系統接口,實現穩流或穩壓控制功能。2、特點(1)采用霍爾電流傳感器與霍爾電壓傳感器,精度高、穩定性好,采樣電壓、電流與控制電路完全隔離,安全可靠。? &nb

一、產品概述

1、用途

本控制板可與各種型號的集成一體化模塊或各種移相觸發控制系統

接口,實現穩流或穩壓控制功能。

2、特點

  1)采用霍爾電流傳感器與霍爾電壓傳感器,精度高、穩定性好,采樣電壓、電流與控制電路完全隔離,安全可靠。

  (2)具備過流、過熱及卻相保護功能,使主受控電路工作更加安全、穩定。

  (3)可根據負載特性自由調整電壓、電流反饋參數,穩定輸出。

  (4)取消直流穩壓電源,采用線性電源設計,工作更可靠,使用更方便。


二、型號釋義(見圖1)


  型號標識有六部分組成,具體含義如下:

  1、公司商標

  2、字母WLWY:WL穩流標識、WY穩壓標識

  3、字母ECB:外部控制板標識

  4、4 5 6:分別表示年、月、日

三、技術指標

1、穩流精度:優于2%

2、穩壓精度:優于2%

3、電流反饋輸入:副邊額定電壓4V,輸入內阻10KΩ。

4、電壓反饋輸入:交流380V、直流510V,輸入內阻100KΩ。

5、穩流范圍:傳感器標稱電流的(10~90)%

6、穩壓范圍:控制板標稱電壓的(10~90)%

7、過流保護值:傳感器額定電流的120%

8、過熱保護值:85℃

9、輸入給定信號:(0~10)VDC,電流:≤0.1mA

10、電源:380V±10%,50Hz(特殊電壓要求可定做)

11、整機功耗:<10W

注:建議控制板配指定的電流傳感器

四、控制板外形及端口

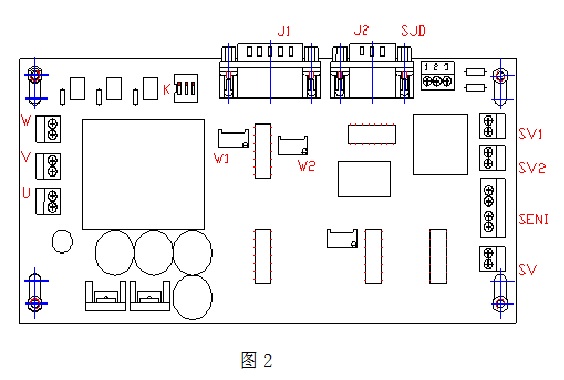

  1、外形(見圖2)


  2、接線端口

 (1)接插件J1:穩流控制輸入端口

各引腳定義及功能:

1腳:(紅色)+12V電源輸出

2腳:(黑色)電源地 GND

3腳:(黑白雙色)控制信號地 GND

4腳:(中黃色)移相控制電壓輸入,當其接控制信號而7腳接地時,不具備穩流功能,但過流保護正常

5腳:(橙色)+12V電源輸出

6腳:(白色)IVSET,穩流穩壓轉換,高電平穩流,低電平穩壓(接地或懸空)

7腳:(深藍色)OFF,穩流功能關斷

8腳:(深綠色)空腳

9腳:(棕色)穩壓給定信號,0~10V輸入

10腳:(灰色)穩流給定信號,0~10V輸入

11腳:(粉色)空腳

12腳:(紫色)RES,復位,模塊保護后,接+12V復位,切記復位前須檢查模塊外圍線路,排除故障后再進行復位

13腳:(淺藍色)過流保護輸出,保護時輸出高電平,可直接接發光管指示

14腳:(淺綠色)過熱保護輸出,保護時輸出高電平,可直接接發光管指示

15腳:(淺黃色)缺相保護輸出,保護時輸出高電平,可直接接發光管指示

(2) 接插件J2:穩流控制輸出端口,直接接模塊控制端口

1腳:(紅色)+12V電源輸出

2腳:(黑色)控制電源地線 GND

3腳:(黑白雙色)控制信號地線 GND1

4腳:(中黃色)移相控制電壓輸出 CON

5腳:(橙色)+12V電源輸出

注:穩流控制板配合觸發控制板使用時,接插件J2只需要接2腳、4腳即可,其它管腳必須懸空;

(3)U、V、W:三相電源及缺相保護輸入端,接三相電源

(4)SENI:電流采樣輸入,用電流傳感器取任意一相負載電流,負載輸出線從傳感器穿出一匝即可,多繞會導致過流保護值不正確;

(5)SV1、SV2:穩壓電壓采樣輸入,接負載任意兩端電壓

(6)SV:過熱保護采樣輸入,用溫度傳感器取移相觸發控制系統導熱基板溫度

(7)K:各種保護屏蔽開關,開關的T位、C位、P位分別為過熱、過流、缺相屏蔽,當控制鍵扳到開關上方位置(ON位置)時,對應的各種保護功能將失效

(8)SJD:保護輸出繼電器,當保護時內部繼電器接通。

 正常工作時,1與2接通,2與3斷開

 報警輸出時,1與2 斷開,2與3接通。

AC 250V 1A,常開接點)

 (9)W1:過熱保護設定電位器,一般在模塊出廠時已調好

 (10)W2:過流保護設定電位器,一般在模塊出廠時已調好

注:我們已在產品包裝中配好了相應的控制線及接插件,請不要插錯或接反,否則會導致模塊工作不正?;驘龤?/span>。

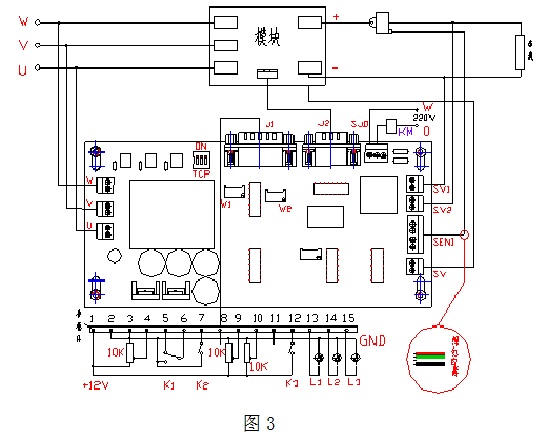

   五、接線圖(圖3)

    該圖為三相穩流穩壓控制板與晶閘管智能模塊配合使用圖,僅供參考;


六、電流傳感器的選取與安裝

    電流傳感器是進行電流信號采樣的器件,用它取得的信號來對移相控制系統(模塊)及負載進行過流保護。為保證電流的控制精度,應根據移相控制系統及負載電流選擇電流傳感器(電流傳感器電流規格大于1.2倍負載最大電流)。

    傳感器的安裝:先把模塊任意一相輸出線纜從傳感器過孔中穿過,然后將電流傳感器固定于設備上(僅起固定作用),再把四芯排線的插頭按正確方向插入傳感器對應的接插件座中,最后將四芯排線另一頭按順序(如圖3所示)接在控制板SENI接線端子上。

七、電壓傳感器的接口連接

    電壓傳感器是進行電壓信號采樣的器件,用它取得的信號來對輸出電壓進行調整。取負載任意兩端電壓,然后將線的另一端壓在控制板對應的接線端子(SV1、SV2)上

、旁路繼電器接口的連接

 應用于主受控電路被保護后旁路,主受控電路間可并一接觸器,接觸器控制線圈抽頭按圖(3)連接壓在控制板對應的接線端子(SJD)上,接觸器的輸入、輸出相序應和模塊的輸入、輸出相序保持一致。(使用此功能時,通電順序必須參照“注意事項”第二條通電)

九、溫度傳感器的固定

    溫度傳感器是進行溫度檢測的元件。固定時將傳感器用M3*4螺釘固定在散熱器上,使其盡量靠近主電路,然后將其兩根引線壓在控制板對應的接線端子(SV)上。

十、控制板的固定方法

1、根據圖2所示的跑道形固定孔的中心距,在控制柜后壁或側壁等合適位置鉆4個φ3.2孔;

2、把控制板上的4個螺柱對應打好的孔,用M3螺母、平墊、彈簧墊圈把控制板固定于控制柜上;

   3、對應圖2接好所有控制線。

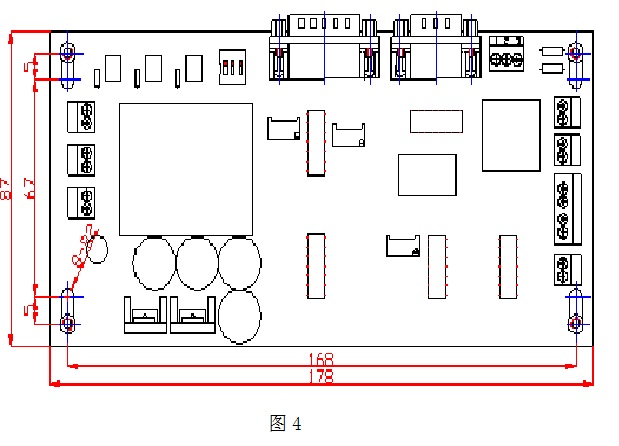

十一、控制板的外形尺寸


十二、注意事項

1、安裝完成后,應仔細檢查主電路及控制電路所有引線是否安裝正確和牢固,無誤后方可送電;

2、通電順序:主受控電路(模塊)及外控板通電,外控板手動復位,旁路接觸器控制線圈通電。

3、禁止用金屬或硬物觸碰控制板上的元器件,禁止人為彎折控制板,以免損壞;

4、使用環境要求

(1)工作場所環境溫度范圍:-25℃~+45℃;

(2)周圍應干燥、通風、遠離熱源、無塵、無腐蝕性液體和氣體。

十三、控制板常見故障解答

  1、控制板無輸出(即控制板輸出控制電壓為零)

A、檢查電網輸入電源是否正常;

B、檢查控制板是否處于保護狀態;

C、檢查控制信號電壓是否等于零;

  2、控制板不受控(即控制板輸出電壓不受控制信號的控制)

A、控制板是否加上了最大控制信號;

B、電流采樣輸入端是否有信號輸入;

3、模塊輸出電壓不穩定;

  3、控制板給定電壓很小,輸出移相控制電壓即達到最大值

A、負載電流太?。y(cè)試時常出現該現象)

B、電流傳感器規格不合適,規格太大;

  4、控制板穩流或穩壓精度達不到指標

  A、控制板電源太低或輸入給定信號不穩定

  B、控制板與配合使用的移相控制系統不匹配

  5、穩流穩壓功能能否同時使用?
  答案:不能,只能單獨工作在穩流或者穩壓某一方式,或按順序進行切換。
