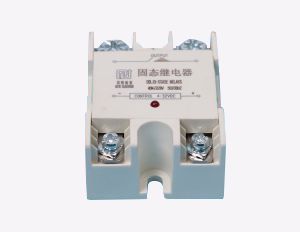

一、產品介紹

1、產品用途

   固態繼電器廣泛應用于控溫、控光及各種非絕緣交流開關場合。

2、產品特點

（1）采用過零觸發形式，寬控制電壓范圍。

（2）德國進口低壓降方形芯片。

（3）晶閘管芯片與導熱底板相互隔離。采用DCB板及其他高級導熱絕緣材料，導熱性能好，底板不帶電，保證使用安全。

（4）熱循環負載次數超過國家標準近10倍，使用壽命長。

3、產品型號及規格（詳見表1）

表1:產品型號及規格

注：1.規格欄中的電流為每相輸出最大交流電流有效值;電壓為最高輸入工作線電壓有效值

 2.特殊規格，可按照用戶的要求定做。

二、固態繼電器通用參數

（1） 工作頻率：50Hz

（2） 控制電源：4～24VDC    50mA

（3） 絕緣電壓VISO(RMS):2500VAC

三、固態繼電器的安裝

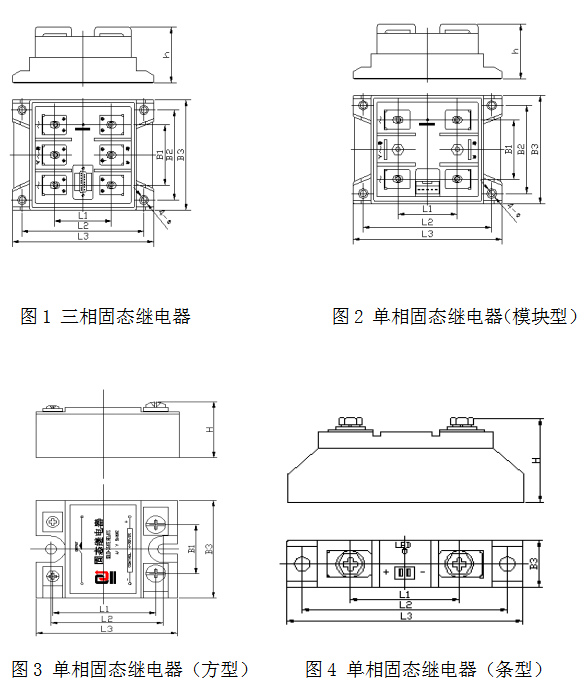

1.固態繼電器外形和安裝尺寸見圖1、圖2和表2

2.固態繼電器安裝步驟

  第一步：把散熱器和風機按通風要求安裝好。

   第二步：在固態繼電器導熱基板表面與散熱器表面均勻涂一層導熱硅脂，然后用螺釘把固態繼電器固定于散熱器上，注意各個螺釘用力要均勻。

   第三步：用接線端頭環帶將銅線扎緊，以免接觸不良而附加發熱，然后套上絕緣熱縮管，用熱風或熱水加熱收縮。

   第四步：將接線端頭平放于固態繼電器電極上，用螺釘緊固，保持良好平面壓力接觸。

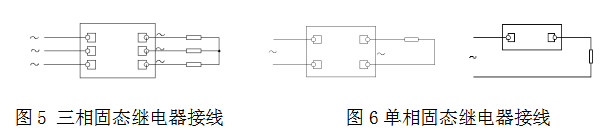

   第五步：接控制線

  1、其余為空腳。即：1號腳用紅色線接直流控制電源正極；2號腳用黑色線接控制電源負極。

   2、 電極接線方式  把控制電源直接引到控制電極。紅色線接控制端正極，黑色線接控制端負極（此接線方式適用于147A以下單相固態繼電器

表2  固態繼電器外形尺寸及安裝尺寸

四、注意事項

1、固態繼電器電流規格的選取

   根據負載性質及負載額定電流進行選取

  （1） 阻性負載：固態繼電器最大電流應為負載額定電流的2倍。

  （2） 感性負載：固態繼電器最大電流應為負載額定電流的3倍。

  （3） 若負載電流變動較大，電流倍數適當增加。

  （4） 保證整個運行過程中，負載實際工作電流不能超過固態繼電器的最大電流。

2、散熱器風機的選用

 模塊正常工作時必須配備散熱器和風機。

 散熱器和風機選擇：推薦采用廠家配套的散熱器和風機。用戶自備時按以下原則選?。?nbsp;

（1） 必須能保證模塊正常工作時散熱底板溫度不大于 75 ℃；

（2） 模塊負載較輕時，可減小散熱器的大小或采用自然冷卻；

（3） 有水冷條件的，應首選水冷散熱 。

                     表3  固態繼電器使用散熱器一覽表

3、使用要求

  （1）工作場所環境溫度范圍：－25℃~+45℃

    （2）模塊周圍要求干燥、通風、遠離熱源、無塵、無腐蝕性液體或氣體。

    （3）嚴禁不用接線端頭而直接將銅線壓接在固態繼電器電極上，以防止接觸不良產生附加發熱。

    （4）經常測量固態繼電器導熱基板側面或靠近固態繼電器的散熱器表面溫度，其測試點的溫度應小于80℃。
