1、概述

   SB6T-1三相閉環觸發板由給定積分器、電壓、電流傳感器、PI調節器、移相觸發器、保護電路及直流電源組成?？梢怨ぷ髟谙迚悍€(wěn)流或者限流穩壓兩種閉環調節方式；也可以運行在開環方式，實現開環控制。通過調整給定積分器參數實現輸出電壓、電流的軟起動，減少對設備的沖擊。

   板載霍爾電壓傳感器。電流傳感器需外接，有兩種不同形式的電流傳感器輸入接口，能滿足不同用戶選用不同傳感器器的需要。

   觸發板有缺相保護、過流保護及各種LED狀態指示。

   SB6T-1可用于各種三相橋式半控、全控或帶平衡電抗器的雙反星形可控整流電路和可控硅反并聯三相交流調壓電路((如電鍍、電解、充放電、電機勵磁、變壓器原邊交流調壓等)。

2、參數指標

   2.1交流同步信號幅度

   三相三線、線電壓380V/50HZ。

   用戶可以更換同步采樣電阻（Ru、Rv、Rw）來改變同步電壓信號的幅度，使觸發板應用在不同的電壓系統中。降壓電阻計算方法見附頁。

   2.2觸發板工作電源

   單相交流，電壓380V，電流0.5A

   2.3 電壓傳感器

   本觸發板載霍爾電壓傳感器, 用戶不需外配電壓傳感器。

   2.4電流傳感器

   用戶可選擇兩種不同形式的電流傳感器，從不同的接口輸入。

   ①工廠標配霍爾傳感器

   ②電流互感器，一般選用兩級互感的方式：

   先按額定電流選，如用戶電流為250A，就可選用300：5的電流傳感器，然后再配標準的5：0．1的電流互感器。

   2.5 觸發板給定信號電源

   最大電壓10V，最大電流10mA

   如果用戶采用儀表或計算機控制時，此腳懸空，但限流、限壓功能不可用，過流保護可用。

   2.6 給定信號

   直流0～10V DC， 端口輸入電阻> 50KΩ

   2.7 移相范圍：   0～180°

   2.8 觸發脈沖技術指標

   脈沖寬度： 87°，110°兩種

   最大峰值電流： 800 mA

   最大脈沖不對稱度：小于0.25°

   2.9軟啟動、停止時間：  0～30秒

   2.10報警輸出

   丟失同步信號或者負載過流時動作，常開點閉合，常閉接點斷開。

   觸點容量： AC 250V， 1A

   2.11絕緣電壓

   電壓、電流反饋傳感器與觸發板采用霍爾元器件隔離，介電強度≥2500V AC；控制板觸發器與晶閘管主電路采用變壓器隔離。介電強度≥2500V AC

   2.12 工作環境：

   環境溫度：  -10～+40℃

   相對濕度：  ＜85%

   使用場所無導電爆炸塵埃，無腐蝕性氣體,無劇烈震動或沖擊

   2.13外形(單位：mm)

   最大外形尺寸： 218×140×47

   安裝尺寸：  195×126

   定位孔尺寸：   φ6

   3、觸發板部件使用調整方法

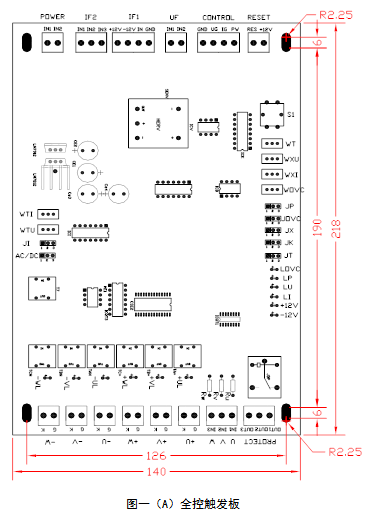

   觸發板主要標識參見圖一[圖一（A）為全控觸發板，圖一（B）為半控觸發板]

   3．1觸發板LED狀態指示（表一）
