本文介紹了一種集成一體化模塊，以及該模塊在煤礦企業中的典型應用。

模塊的研發背景

一直以來，在很多工礦企業的電力系統中，基本都是以AC1140V的動力電源為主。在現場設備的實際使用過程中，往往都需要將輸入電源用變壓器降壓，再經過高壓二極管整流等手段，變換為設備所需要的工作電壓，其通斷的控制是用接觸器來完成的。而這種傳統的設備體積龐大、笨重，防塵、防爆性能差，往往需要比較大的防爆箱來進行外部防護處理，成本高，安全性不好。

應客戶要求，我公司開發了專門針對該行業的集成一體化中壓整流模塊（以下簡稱模塊）。該模塊以優質的晶閘管高壓芯片作為主電路的主要器件，用陶瓷覆銅板（DBC）為焊接基板，以純銅板作為導熱基板，與觸發系統一起封裝于一個封閉的塑料殼體中，完美解決了傳統設備存在的弊端。目前，模塊已經開始大量應用于中壓調壓和煤礦電磁鐵勵磁控制（安裝于防爆柜中）等場合。

模塊的外形及特點

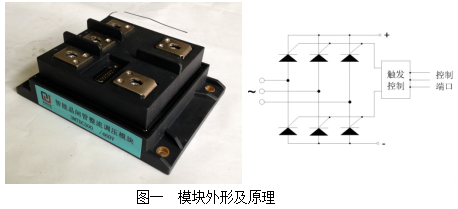

模塊外形及原理圖如下：

在對晶閘管的觸發脈沖作了特殊優化處理后，模塊適應范圍更寬，尤其適用于感性負載的控制場合。

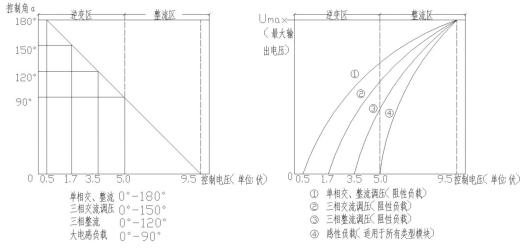

模塊的控制特性曲線和負載特性曲線：

圖二  特性曲線

經過實際驗證，與傳統設備相比，模塊具有以下突出優點：

一、 模塊利用晶閘管的調壓功能，替代了接觸器、整流變壓器、二極管等傳統電路結構。主模塊所需空間僅為185mm見方，是傳統設備的十幾分之一甚至幾十分之一，即使加上吸收電路和續流電路，也僅僅需要一個小的防爆柜就可以安裝，大大節省了空間，節約了成本；

二、 我們針對模塊的觸發系統作了優化和升級，獨立開發了同步信號處理電路、數字移相電路和驅動電路，因此，該模塊非常適合于感性負載，對直流電機、電磁鐵等負載而言，具有優越的調速、調壓性能；

三、 由于高度的集成化，模塊的環境適應能力極強，非常適合于煤礦等粉塵多的場合使用，安全可靠；

四、 無觸點，無需考慮傳統接觸器的觸點釋放時的飛弧現象，安全性更高，無需考慮接觸器長時間使用時觸點燒毀、粘連等因素，大大延長了設備的使用壽命。

模塊的應用案例

模塊自投產以來，已經成功應用于煤礦提升設備、電磁鐵控制等諸多工業領域，并以其優異的性能，可靠的質量，良好的環境適應能力，深受廣大用戶喜愛。以下是模塊在煤礦除鐵設備中的一個實際應用案例。

輸入電壓：AC1140V，電磁鐵工作電壓DC450V，額定電流60A。

模塊應用原理：

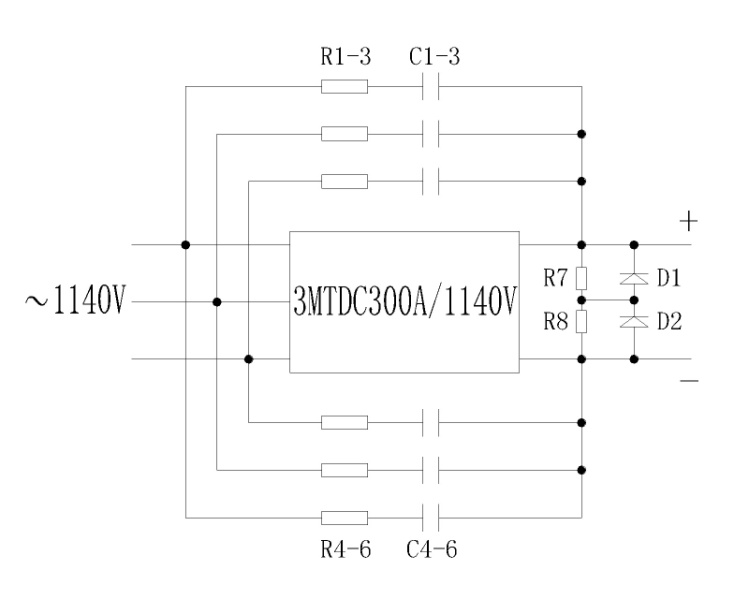

圖三  整機原理圖

該系統主要由集成一體化整流模塊、阻容吸收電路、續流電路等三部分組成。

模塊選用我們自主研發的3MTDC300A/1140V。因負載為直流電磁鐵，應用場合非常重要，且工作于導通角很小的范圍內，所以選取額定電流300A的模塊，盡可能的放大電流余量，同時選用高耐壓芯片，兩兩串聯的主電路拓?fù)浣Y(jié)構，挑選各項參數一致性好的芯片來做。

阻容吸收電路由R1-R6,C1-C6組成。為了防止晶閘管誤導通或過壓擊穿，限制電路的電壓上升率dv/dt，確保晶閘管安全運行，在每組晶閘管兩端，我們選擇了耐高壓的線繞電阻、CBB電容共同組成吸收電路。由晶閘管的通態平均電流，以及晶閘管的工作電壓，綜合實際情況，我們選擇耐壓為2200V的高壓電容器，2500V的壓敏電阻，根據作用于晶閘管的峰值電壓、工作頻率等參數，并且考慮到密閉環境的影響，我們選擇了100W功率的電阻器，以確保其工作時的發熱處于合理的范圍內。

續流電路是由續流二極管D1、D2和均壓電阻R7、R8組成的，以確保在晶閘管換向時，負載電流的連續性，防止晶閘管所受到的沖擊。選擇MDC200A的二極管模塊，利用其內部串聯的兩只二極管作為續流二極管。選用270K/2W的均壓電阻，用以均衡兩只二極管兩端的電壓。

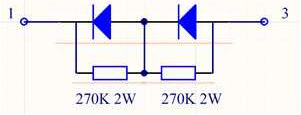

圖四 續流電路

因?yàn)槟K工作時需要散熱，但防爆柜為密閉的空間，而且不允許使用軸流風機，只能選擇大規格的散熱器，以彌補空氣對流差的影響。根據晶閘管模塊的結溫不得超過125℃，殼溫不超過85℃，根據總熱阻Rja=Rjc（結殼熱阻）+Rcs（接觸熱阻）+Rz0（散熱器熱阻），以及晶閘管芯片的通態損耗，選擇散熱器DXC006，散熱器長度為600mm。

模塊的安裝尺寸圖：

圖五  模塊安裝尺寸

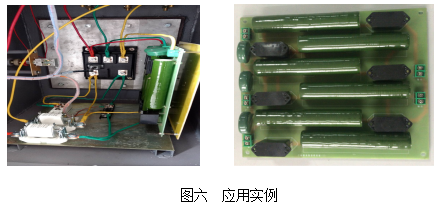

現場實際應用示例圖：

市場是產品的試金石，客戶的口碑是產品生命的根基。模塊從設計，到試驗，到投放市場，再到批量生產，至今已兩年有余，市場表現突出，得到了客戶的一致贊譽。隨著工藝水平的日臻完善，推廣力度的不斷增大，這種中壓集成一體化模塊，必將在我國工業控制市場產生更為深遠的影響。
